Kde používat na stavbách revizní dvířka – kde jsou doporučená a kdy povinná
Revizní dvířka jsou nenápadné, ale důležité inspekční otvory, které zajišťují přístup k technickým rozvodům a zařízením skrytým v konstrukci budovy. Slouží k tomu, aby byl zajištěn snadný přístup k rozvodům vody či plynu, uzávěrům, měřičům a jističům. Nejčastěji se instalují tam, kde jsou v konstrukci domu vedeny inženýrské sítě – typicky v koupelně nebo na toaletě (přístup ke stoupačkám a vodoměrům), na chodbě (elektroměrové a pojistkové skříně) nebo v technické místnosti. Díky revizním dvířkám lze provádět údržbu, kontroly a opravy těchto skrytých zařízení bez nutnosti náročného bourání či demontáže okolních konstrukcí. V tomto článku si přehledně vysvětlíme, kde byste měli s revizními dvířky počítat už při stavbě nebo rekonstrukci – kde jsou doporučená pro usnadnění údržby a kde jsou dokonce povinná dle norem a předpisů. Článek je určen nejen profesionálním montážníkům, ale i domácím kutilům, kteří chtějí stavět správně, bezpečně a podle pravidel.
Povinné použití revizních dvířek podle předpisů a norem
V některých případech vyžadují instalaci revizních dvířek přímo zákonné předpisy nebo technické normy. Pokud plánujete stavbu či rekonstrukci, měli byste o těchto požadavcích vědět, abyste splnili zákonné normy a předešli problémům při kolaudaci nebo provozu:
- Šachty s technickými rozvody (stoupačky vody a plynu): Podle vyhlášky č. 268/2009 Sb. o technických požadavcích na stavby musí mít společné svislé rozvody (tzv. technické stoupačky) zajištěn přístup z jedné strany po celé své délce. Prakticky to znamená, že pokud jsou vodovodní či odpadní potrubí, topení nebo kabeláž vedeny v uzavřené šachtě, je nutné vytvořit dostatečně velký stavební otvor opatřený revizními dvířky, aby bylo možné provádět opravy, kontroly rozvodů, výměny uzávěrů a měřidel. Z hlediska zákona není stanoven konkrétní rozměr takového otvoru – jeho velikost určí projektant podle doporučení norem a technických pravidel pro dané zařízení (voda, plyn, vzduchotechnika) nebo podle požadavku distributora dané sítě. Pokud je v technické šachtě veden plynovod nebo umístěn plynoměr, předpisy vyžadují, aby revizní otvor umožňoval každoroční kontrolu potrubí a jednou za tři roky kompletní revizi. Dvířka musí být dostatečně velká a šachta přirozeně odvětraná. Zároveň musí být taková technická šachta pro plynové vedení přirozeně odvětraná (zajištěné větrací otvory u podlahy a u stropu šachty) kvůli bezpečnosti. Shrnutí: V panelových a bytových domech jsou revizní dvířka ke stoupačkám nutností – bez nich nelze zajistit přístup k uzávěrům vody, plynoměrům apod., což by bylo v rozporu s předpisy.
- Komíny a krby: U komínů a krbových systémů je inspekční otvor rovněž povinný. Každý komín musí mít předepsané komínové dvířky pro čištění sazí (obvykle ve spodní části komínového tělesa nebo na půdě u ústí komína), aby kominík mohl provádět pravidelné čištění a kontroly spalinových cest. Specifickým případem jsou uzavřené krbové obestavby s krbovou vložkou – stavba každého krbu dnes podle normy ČSN 73 4230 (o stavbě kamen a krbů) vyžaduje revizní otvor do prostoru obestavby. Mnozí stavebníci na tento detail zapomínají, ale rozhodně byste jej neměli opomenout. Revizní dvířka u krbu jsou nezbytná pro přístup ke kouřovodu a krbové vložce za účelem čištění vnitřních prostor od sazí. Normativně se stanovuje minimální rozměr takového otvoru okolo 230 × 230 mm, ovšem z praktického hlediska se doporučuje větší – například kolem 300 × 500 mm – aby byl zajištěn pohodlný vstup při čištění a údržbě. Revizní dvířka u krbu musí samozřejmě odolávat vysokým teplotám a často plní i funkci designovou (existují speciální krbová revizní dvířka, která lze omítnout či obložit a neruší vzhled krbu). Shrnutí: Pokud stavíte krbovou vložku s obestavbou, musíte do ní zabudovat revizní otvor s dvířky pro čištění – vyžaduje to norma i praktická údržba.
- Další případy vyžadované normami: Revizní (kontrolní) přístupy jsou povinné všude tam, kde by bez nich nebylo možné splnit požadavky na pravidelné revize zařízení. Například u plynových kotlů napojených do komína musí být na kouřovodu čistící kus s přístupem (aby šel spalinový výměník/kouřovod kontrolovat). Pokud by byl kotel či jiné zařízení uzavřeno za stavební konstrukcí, je nutné vytvořit servisní otvor. V oblasti elektrotechniky platí, že elektrické rozvaděče musí být volně přístupné – typicky jsou osazeny dvířky již z výroby. Pokud je tedy hlavní domovní rozvaděč zapuštěn ve stěně, jeho rozvodná skříň s jističi má vlastní dvířka a není dále zakrývána obkladem nebo nábytkem (to by bylo nepřípustné). Obdobně vodoměry, plynoměry či hlavní uzávěry médií nesmí být zazděny napevno bez přístupu – buď jsou ponechány odkryté ve výklenku, nebo opatřeny vhodnými revizními dvířky. V souhrnu platí, že skrytá zařízení vyžadující pravidelnou kontrolu podle zákona musí mít zajištěn přístup, a projektant stavby to musí zohlednit.
Doporučená místa pro revizní dvířka (pro prevenci problémů a snadnou údržbu)
Kromě výše zmíněných povinných situací existuje řada dalších míst, kde sice zákon přímo revizní dvířka nenařizuje, ale odborníci je důrazně doporučují. Instalace revizních dvířek na těchto místech vám do budoucna ušetří mnoho starostí s údržbou a opravami. Měli byste na ně pamatovat zejména tam, kde jsou v domě duté prostory, instalační předstěny nebo podhledy s vedením:

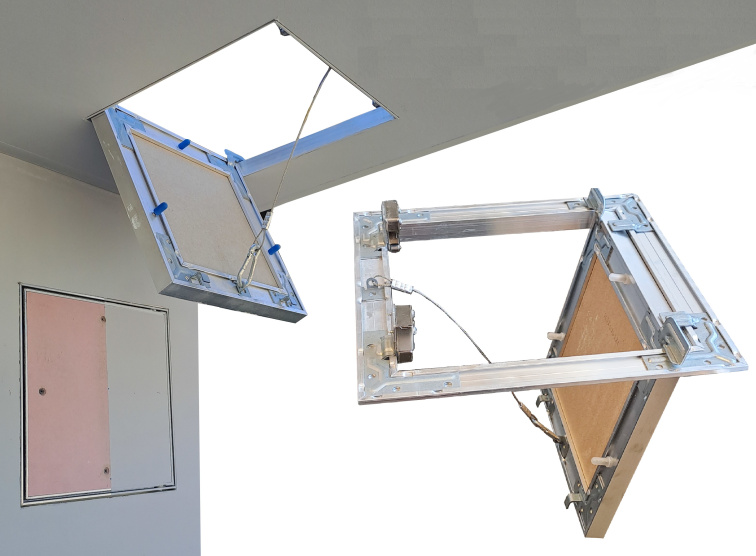

- Podhledy a sádrokartonové stropy: Všude, kde je pod stropem vytvořen větší dutý podhled (např. sádrokartonový stropní podhled kvůli osvětlení, rozvodům klimatizace apod.), je velmi vhodné zabudovat alespoň jedny nenápadně umístěné revizní dvířka. Náš tip z praxe: pokud podhled překrývá větší plochu místnosti, rozhodně v něm naplánujte revizní otvor, ideálně stranou a mimo přímý pohled, aby nerušil vzhled. Díky dvířkám se budete moci kdykoli podívat do meziprostoru stropu a zkontrolovat například vedení klimatizace, elektrické kabely, či odhalit zdroj problému (zatékání z horního patra, únik teplého vzduchu, přítomnost škůdců atd.), aniž by bylo nutné podhled pracně rozebírat. Přístupový otvor v podhledu oceníte i při dodatečných instalacích – například když budete chtít do stropu přidat nový kabel či trubku, snadno je protáhnete stávajícím otvorem.
- Vana a sprchový kout: Při zabudování vany do zděného soklu (obezdění) je nezbytné pamatovat na revizní otvor k odpadnímu a přepadovému potrubí vany. Výrobci van obvykle požadují, aby v obezdívce u podlahy byl otvor o rozměru minimálně 15 × 15 cm v místech, kde se nachází vanový sifon a přepad. Tento otvor umožní kontrolovat a čistit sifon, případně se dostat k napojení vany na odpad bez bourání obkladu. Pokud byste revizní dvířka u vany vynechali, riskujete v budoucnu komplikace – ucpaný sifon či protékající odpad budete muset řešit rozbitím části obkladu. Podobně u sprchových koutů s vaničkou se doporučuje zajistit přístup k sifonu sprchové vaničky (některé vaničky mají odnímatelný kryt sifonu z čelní strany, jinde lze vytvořit malý servisní otvor obložený stejným obkladem). Normy a osvědčené postupy tedy velí vždy zachovat přístup k odpadům sanitárních zařízení – ať už formou snadno demontovatelného panelu, nebo revizních dvířek.
- Skryté armatury a ventily: Veškeré uzavírací ventily, filtry, čerpadla či další armatury, které jsou zabudované ve stěnách nebo pod podlahou, by měly mít přístup. Příkladem může být podomítkový ventil pro pračku či myčku – pokud je zazděn v šachtě, měl by mít dvířka. Dalším častým případem jsou rozdělovače topení nebo vodovodů (např. rozdělovač podlahového topení, sestava filtrů a redukčního ventilu na přívodu vody do objektu apod.) – tyto technologické komponenty se často umisťují do výklenků nebo instalačních stěn a vždy je vhodné opatřit je dvířky. Budete tak moci snadno zkontrolovat tlak, provést odvzdušnění, vyčistit filtr či uzavřít přívod vody, aniž byste sekali do zdi. Obecné pravidlo zní: pokud instalujete něco důležitého za zeď, přemýšlejte, jak se k tomu dostanete, až to budete muset seřídit nebo vyměnit – nejčastěji právě pomocí revizních dvířek.
- Vzduchotechnika a klimatizace: V moderních domech jsou stále běžnější systémy řízeného větrání, rekuperace a klimatizace. Tyto systémy mají potrubí vedená stropy a stěnami, která je třeba občas čistit a kontrolovat. Norma pro vzduchotechnická potrubí (např. ČSN EN 12097) doporučuje, aby byly do potrubí osazeny revizní (čisticí) otvory v dostatečné vzdálenosti od sebe – obvykle před a za každým důležitým komponentem systému (výměník, ventilátor, filtr apod.). Pokud je takové potrubí skryto za podhledem či ve stěně, musíte umístit revizní dvířka tak, aby byly tyto čisticí otvory dostupné. Typicky se revizní dvířka ve stropě instalují poblíž jednotky rekuperace nebo u odboček potrubí. Bez nich by servis větracího systému nebyl možný, nebo by vyžadoval destruktivní zásahy. Ačkoliv běžný rodinný dům takové revizní otvory v podhledu přímo nenařizuje, dobrá projekční praxe je vždy zahrnout přístupy k vzduchotechnice – do budoucna to oceníte při čištění rozvodů od prachu.
- Další místa: Obdobně můžete zvážit revizní dvířka i na dalších místech, kde jsou dutiny nebo technologie. Například pokud máte vestavěnou nádrž na dešťovou vodu nebo čerpadlo pod podlahou, měl by k nim vést inspekční otvor. Revizní dvířka se dají osadit i do venkovních prostor – třeba ke schovaným ventilům zavlažování, k bazénové technologii ukryté v šachtě apod. Vždy platí, že revizní dvířka raději mít zbytečně, než je postrádat ve chvíli, kdy dojde k poruše. Náklady na jejich instalaci jsou relativně malé, ale mohou ušetřit velmi vysoké náklady při havárii (představte si například, že kvůli jednomu prasklému spoji ve zdi musíte vybourat drahé obklady – kdyby tam byla dvířka, škoda by byla minimální).
Typy revizních dvířek a jejich vlastnosti
Revizní dvířka dnes existují v celé řadě provedení a je dobré zvolit ten správný typ pro konkrétní situaci. Z hlediska materiálu a konstrukce můžeme rozlišit několik kategorií:

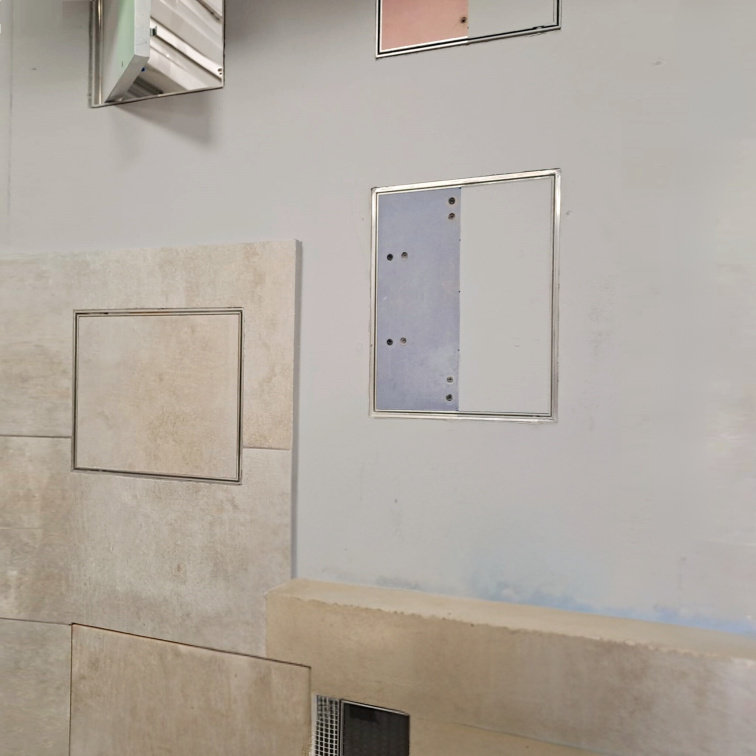

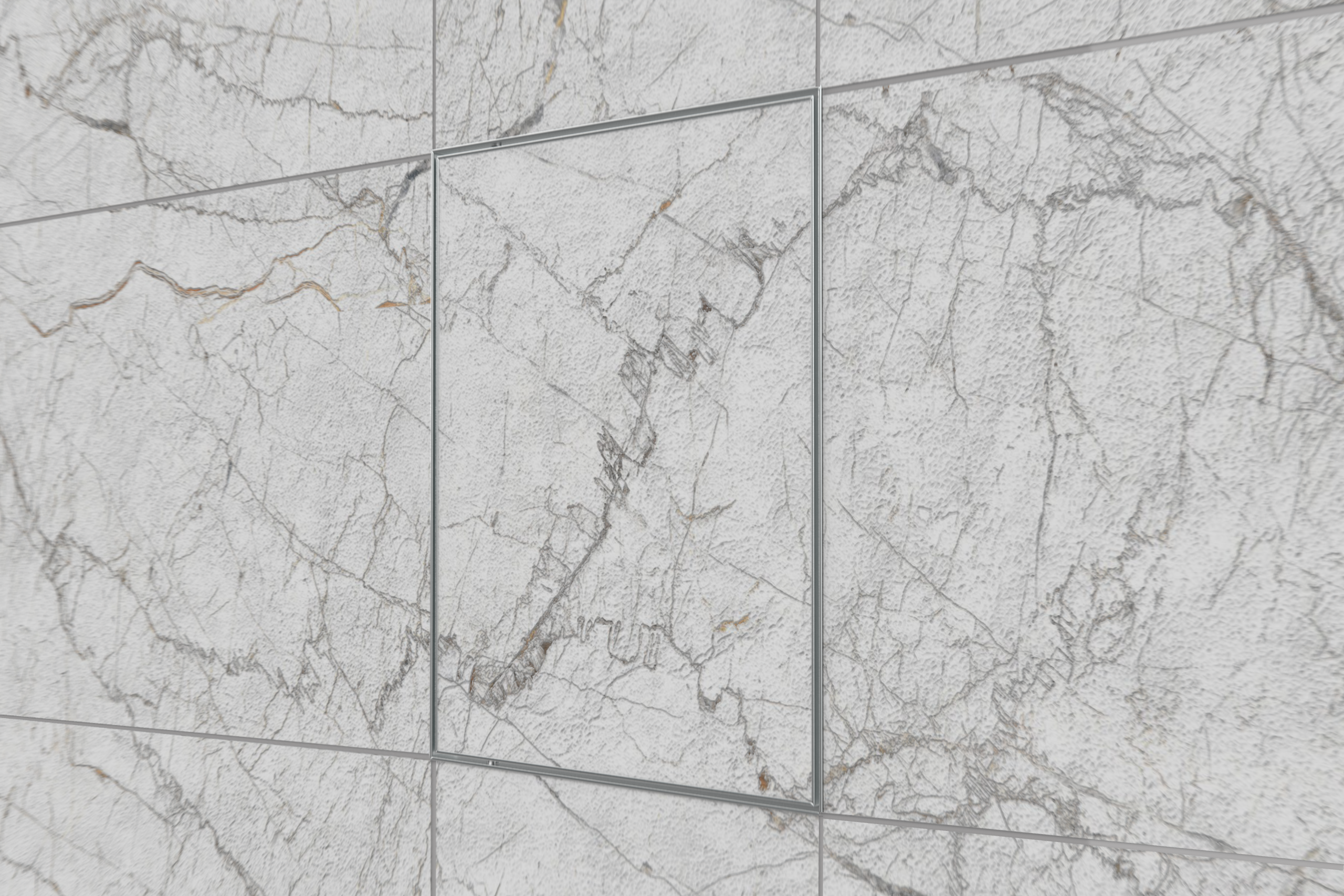

- „Neviditelná” revizní dvířka pod obklad: Tato dvířka jsou navržena tak, aby splynula s okolní stěnou či podhledem. Rám i dveřní křídlo je často určené k obložení stejným keramickým obkladem nebo k přestěrkování omítkou, takže po zabudování téměř nejsou vidět. Otevírají se zpravidla pomocí zatlačení (systém "klik"), případně na přísavku, takže na povrchu není žádná ručka či zámek. Neviditelná revizní dvířka jsou ideální do koupelen, WC a dalších reprezentativních místností, kde záleží na estetice – umožní zachovat čistý design interiéru a přitom poskytnout plnohodnotný přístup k rozvodům. Specializovaní výrobci dokáží vyrobit tyto dvířka i na míru konkrétnímu otvoru a nabízejí různé systémy otevírání. Pamatujte jen na to, že spára kolem dvířek by měla být vyplněna pružným tmelem nebo speciální lištou a sladěna s okolní spárovací hmotou, aby nerušila vzhled.
- Kovová nebo plastová revizní dvířka: Jde o jednodušší typy, často bílé dvířka s rámečkem, která se montují buď přímo do zdiva, sádrokartonu, nebo i do podlahy. Bývají opatřena jednoduchým zámkem (na čtvrtotáčku, na šroub, případně jen na zatlačení). Plastová dvířka jsou lehká a odolná proti korozi, hodí se do vlhkých prostor (typicky se používají jako dvířka k vaně nebo ke stoupačkám v bytovém jádru). Kovová dvířka (plechová, často z hliníku či ocelového plechu) mají vyšší pevnost a žáruvzdornost – používají se tam, kde je požadavek na odolnost nebo větší rozměry. Výhodou těchto standardních dvířek je snadná a rychlá montáž a nízká cena. Nevýhodou může být, že jsou viditelná a v interiéru nepůsobí tak elegantně – hodí se proto spíše do technických místností, garáží, sklepů nebo například na půdu.
- Voděodolná revizní dvířka: Do sprchových koutů, veřejných sprch, saun či venkovních prostor musíme volit dvířka, kterým nevadí přímý kontakt s vodou. Speciální voděodolná revizní dvířka pod obklad jsou vyrobena z materiálů, které nekorodují a nenasákávají vodu (např. deska Glasroc či cementovláknité desky). Díky tomu je možné je umístit i tam, kde po nich bude stékat voda – typicky uvnitř sprchového koutu nebo nad vanou, kde stříkající voda může zasáhnout stěnu s dvířky. Při montáži se pak doporučuje spáru kolem dvířek vyplnit silikonovým tmelem pro dokonalou těsnost. Voděodolná dvířka zajistí, že vlhkost nezničí obložení ani samotná dvířka a že nedojde k pronikání vody do konstrukce stěny.
- Protipožární revizní dvířka: V místech, kde revizní otvor prochází skrz požárně dělené konstrukce (například mezi bytem a společnou chodbou, v podhledech na únikových cestách, v příčkách oddělujících požární úseky budovy apod.), je nutné použít revizní dvířka se zabudovanou požární odolností. Tato dvířka mají speciální konstrukci a materiály (např. ocelový rám, protipožární izolační desky) a jsou testována podle norem ČSN EN 1634-1 a dalších. Na trhu jsou k dostání varianty s odolností např. EI30/EI45/EI60 apod., což znamená, že v případě požáru vydrží plamenům a vysokým teplotám vzdorovat 30, 45 či 60 minut dle certifikace. Protipožární revizní dvířka splňují požadavky např. normy ČSN 73 0810 (Požární bezpečnost staveb) na požární uzávěry otvorů. V praxi nacházejí využití hlavně ve vícebytových domech, hotelích, kancelářských budovách nebo technických místnostech, kde stavební předpisy kladou důraz na požární oddělení prostor. Pokud tedy děláte revizní otvor do požárně odolné stěny či stropu, vždy zvolte dvířka s odpovídající požární odolností – jinak byste narušili požární bezpečnost objektu.
Závěr
Revizní dvířka představují nenápadný, ale zásadní prvek každé dobře navržené stavby. Umožňují nám kdykoli bezpečně zkontrolovat a servisovat skryté části rozvodů a technologií v domě. Některé situace (jako jsou stoupačky s měřidly, plynové rozvody nebo krbové obestavby) jejich instalaci přímo vyžadují právní předpisy a normy – pokud byste je vynechali, stavba by nesplňovala technické požadavky a mohlo by dojít i k ohrožení bezpečnosti. Mnoho dalších revizních otvorů sice povinných není, ale odborníci je doporučují jako prevenci budoucích problémů a nákladných oprav. Platí, že co není vidět, může snadno způsobit velkou škodu, pokud se k tomu nedostaneme včas. Proto při každé stavbě či rekonstrukci plánujte revizní dvířka předem – a to všude tam, kde budou vedeny instalace nebo vzniknou duté prostory. Investice do několika dvířek a trochu pečlivé práce navíc se bohatě vyplatí: získáte klid, že v případě potřeby otevřete dvířka a hned vidíte, co se děje, místo abyste museli bourat zeď či strop. Ať už jste profesionální montážník nebo domácí kutil, myslete na revizní dvířka dřív, než uzavřete poslední stavební otvor – mohou vám v budoucnu ušetřit spoustu starostí.. Vaše stavba tak bude nejen hezká na pohled, ale hlavně funkční, bezpečná a připravená na budoucnost.
