Nosnost a pevnost běžných sádrokartonových příček (GKB, GKF)

Úvod: Zatížení sádrokartonových konstrukcí

Sádrokartonové příčky jsou sice nenosné konstrukce, ale často na ně potřebujeme zavěsit různá břemena – od poliček a televizorů po kuchyňské skříňky či sanitární vybavení. Je proto zásadní znát nosnost sádrokartonu a správné metody kotvení. Tento článek se zaměřuje na běžné sádrokartonové desky typu GKB (označení A – standardní) a GKF (označení DF – protipožární) v tloušťkách 12,5 mm, jejich pevnost v tahu a smyku při kotvení, a na rozdíly mezi kotvením do samotné desky, do připravené výdřevy (dřevěné výztuhy) a do kovové konstrukce příčky (profily CW). Veškeré uváděné hodnoty vycházejí z dostupných oficiálních technických podkladů výrobců (Knauf, Norgips aj.) a technických norem.

Druhy sádrokartonových desek a jejich pevnost

Sádrokartonová deska GKB (A) je standardní bílá deska určená do suchých prostor. Deska GKF (DF) obsahuje skelná vlákna a je určena do konstrukcí s požadavkem na požární odolnost. Z hlediska mechanické pevnosti (odolnost proti vytržení či protržení) jsou na tom obě tyto běžné desky podobně. Důležitým parametrem je však tloušťka desky. Standardní tloušťka je 12,5 mm; vyrábějí se ale i silnější varianty – např. protipožární GKF desky tl. 15 mm, které díky větší tloušťce a hustotě jádra dosahují mírně vyšší pevnosti. Zvýšenou pevnost nabízí také vícevrstvé opláštění (dvě či tři desky přes sebe).

Pro srovnání uvádí tabulka níže orientační nosnosti jednoho kotevního bodu (únosnosti na vytržení/vytažení) u různých typů a tlouštěk běžných desek. Hodnoty odpovídají maximálnímu doporučenému zatížení na jednu hmoždinku (v tahu nebo ve smyku), při použití vhodných kovových rozpínacích hmoždinek do dutin:

Orientační únosnosti běžných sádrokartonových desek na jeden kotevní bod (dle typu desky a tloušťky). Hodnoty platí pro kvalitní hmoždinky do dutin; plastové univerzální hmoždinky mívají nižší únosnost než kovové rozpínací (Molly apod.).

Z tabulky je patrné, že standardní 12,5mm deska (GKB i GKF) unese na jednom bodě zhruba 25–30 kg (v závislosti na použité hmoždince). U dvou vrstev 12,5mm desek přes sebe (např. dvojité opláštění příčky) stoupá nosnost jednoho kotevního bodu až k ~50 kg. To jsou již značné hodnoty, které v naprosté většině případů vyhovují požadavkům na zavěšení běžného interiérového vybavení.
Ačkoliv je logicky i věcně správné se domnívat, že desky tloušťky 15 mm (např. GKF 15) budou mít větší nosnost, nelze v oficiálních dokumentech najít vlastní hodnoty pro tyto desky, tudíž je potřeba k jejich parametrům přistupovat stejně, jako k deskám tloušťky 12,5 mm.

Poznámka: Uvedené hodnoty platí pro desky běžných typů (A, DF) v suchém stavu. Impregnované (GKBI, GKFI) či akustické varianty mají obdobnou pevnost. Vysokopevnostní speciální desky (např. Habito H) dosahují násobně vyšších hodnot – pro představu Habito unese až 34 kg na jediný vrut bez hmoždinky – těm se však článek nevěnuje. Dále je nutné připomenout, že pokud je příčka navržena jako požárně odolná, těžší břemena by se neměla kotvit jen do desek, ale vždy do nosné konstrukce (rámu). U požárních příček normy dovolují přímé kotvení do opláštění jen u lehkých předmětů – vše těžší musí být upevněno do prvků podkonstrukce (aby nedošlo k narušení požární funkce desky).

Zatížení jednovrstvých vs. vícevrstvých příček (40 vs 70 vs 150 kg/m)

Výše uvedené hodnoty nosnosti kotev platí pro jeden bod. V praxi však často zavěšujeme předmět více body (např. skříňka na dvou či čtyřech kotvách) a výsledné zatížení se rozloží na více kotevních bodů i na větší úsek stěny. Výrobci proto uvádějí také maximální liniové zatížení na běžný metr příčky (tzv. konzolové zatížení v kg/m délky stěny). To lépe vystihuje reálné situace (např. řada skříněk pověšených podél stěny). Podle technických listů Knauf a Norgips se rozlišují tři úrovně (třídy) konzolového zatížení příčky:

• Nízké zatížení – do 40 kg/m délky příčky (≈ 0,4 kN/m): takové zatížení snese v podstatě jakákoli standardní příčka bez zvláštních úprav. Typicky sem spadají obrazy, zrcadla, malé police apod. Běžná příčka s jedním opláštěním (1×12,5 mm deska z každé strany) vyhovuje do cca 40 kg/m.


• Střední zatížení – do 70 kg/m (≈ 0,7 kN/m): pro tuto úroveň je zpravidla nutné příčku vhodně upravit – buď použít dvouvrstvé opláštění (2× SDK deska z každé strany), nebo lokálně příčku vyztužit v místě břemene. Běžná dvojitě opláštěná příčka (2×12,5 mm desky) podle Norgips unese cca 70 kg/m. Do této kategorie spadají např. kuchyňské skříňky, knihovny, radiátory či umyvadla – tedy břemena střední hmotnosti.


• Vysoké zatížení – do 150 kg/m (≈ 1,5 kN/m): sem řadíme mimořádně těžké předměty (kuchyňské linky plné nádobí, závěsné klozety, bojlery, velké skříně apod.). Takto vysoké zatížení už vyžaduje speciální nosné prvky – např. vložené ocelové traverzy, zesílené UA profily apod., které přenesou váhu do nosné konstrukce stavby. Příčka musí být dopředu konstrukčně uzpůsobena pro takovou zátěž (např. instalační předstěny pro závěsná WC, speciální zesílené systémy Knauf W21 apod. jsou dimenzovány právě na ~150 kg/m).



Výše uvedené třídy vycházejí z konstrukčních doporučení dle norem (např. DIN 18183-1) a jsou zakomponovány v katalozích výrobců. Norgips ve svém katalogu například explicitně uvádí, že jednoplášťová příčka unese 40 kg/bm a dvouplášťová 70 kg/bm (běžného metru). Knauf v technických listech obdobně rozlišuje příčky typu W111 (jednovrstvé opláštění) pro 0,4 kN/m a W112/W115 (dvouvrstvé) pro 0,7 kN/m. Pro extrémní zatížení ~150 kg/m pak existují speciální systémy (W21 apod.) se zesílenou konstrukcí.

Poznámka: Hodnota např. 70 kg/m znamená, že na úsek o délce 1 metr lze zavěsit břemeno 70 kg (typicky rozdělené mezi více kotvicích bodů). V praxi to může představovat např. dvě skříňky po 35 kg vedle sebe na celkem čtyřech hmoždinkách. Nikdy však nesmí 1 kotva být přetížena nad svůj limit – je nutné roznést váhu na více bodů. Současně se doporučuje, aby pro každých 70 kg zatížení byly použity alespoň 2 kotvy (tj. min. 2 hmoždinky na každých ~70 kg). Kotvy by také neměly být blízko sebe – minimální vzdálenost mezi dvěma kotvami ve sádrokartonu se uvádí 75 mm, aby se oblast napětí v desce nepřekrývala.

Možnosti kotvení: do desky vs. do výdřevy vs. do profilů

Při montáži předmětů na sádrokarton máme v zásadě tři způsoby kotvení:

1. Kotvení do plochy sádrokartonové desky – pomocí speciálních hmoždinek do sádrokartonu (tzv. dutinových hmoždinek).


2. Kotvení do výdřevy – za sádrokartonem je vložena a k profilům připevněna dřevěná deska (např. překližka, prkno), do níž lze předmět přímo přišroubovat.


3. Kotvení do kovové konstrukce (profilů) – předmět je uchycen do ocelových profilů příčky, buď do standardních tenkostěnných CW profilů, nebo do zesílených UA profilů (případně na pomocnou traverzu či konzolu mezi profily).

Níže probereme výhody, omezení a doporučení pro každý způsob.

Kotvení přímo do sádrokartonové desky

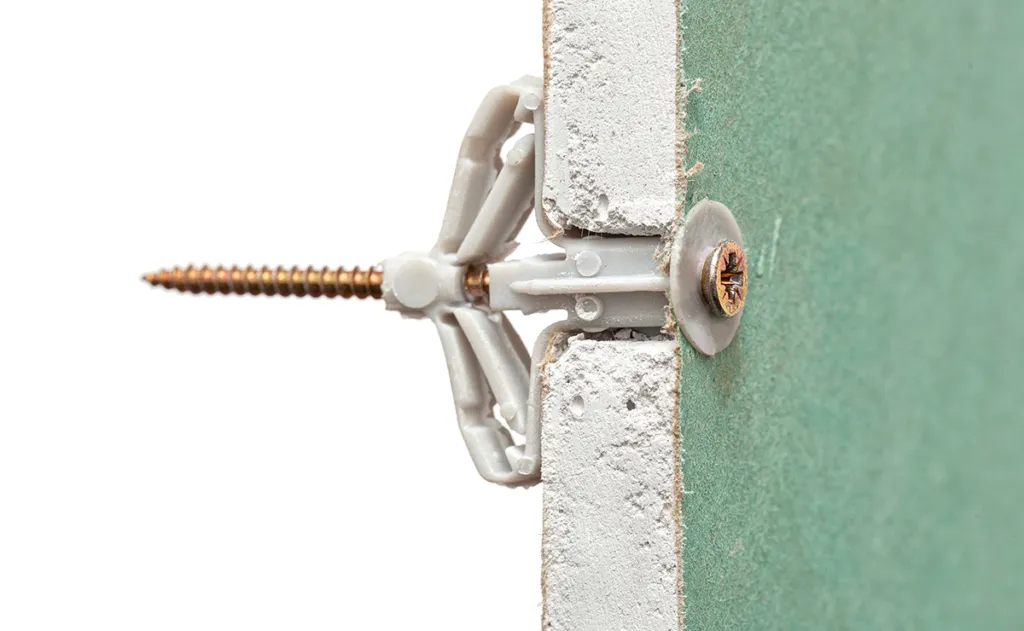

Tento způsob se používá nejčastěji pro lehčí a středně těžká břemena. Využívají se speciální hmoždinky do sádrokartonu (plastové či kovové rozpínací). Do připraveného otvoru v desce se hmoždinka vloží a zatažením nebo zašroubováním se rozepře o zadní stranu desky, čímž vznikne "kotva" rozkládající zatížení na větší plochu. Správně zvolená hmoždinka nezpůsobí prasknutí ani vytržení desky a udrží překvapivě velkou váhu. Jak vyplývá z výše uvedené tabulky, jediná kovová hmoždinka kvalitního typu unese v 12,5mm desce až ~30 kg (), ve dvojité desce až ~50 kg (). To potvrzují i normy – samotná sádrokartonová deska má únosnost cca 6 kg na vytržení bez hmoždinky, se speciálními hmoždinkami lze však desku zatížit řádově desítkami kilogramů.

Důležité je používat správný typ hmoždinky podle podkladu (jsou rozdílné typy pro dutinové materiály). Například kovová rozpínací kotva Molly dobře funguje ve dvojitém opláštění a výrobcem je u ní uváděna nosnost i přes 50 kg na bod (v ideálních podmínkách). Naproti tomu jednoduché plastové hmoždinky do deskových materiálů mívají nosnost spíše v rozmezí 10–25 kg. Každý výrobce kvalitních hmoždinek (Fischer, Hilti, Tox aj.) poskytuje tabulky únosností – obecně však platí, že dutinové kovové hmoždinky (rozpínací, sklopné) mají nejvyšší pevnost v sádrokartonu (běžně 20–30 kg pro 1×SDK, 30–50 kg pro 2×SDK), zatímco plastové méně. Vždy je vhodné mít rezervu a nepřetěžovat jeden kotevní bod na maximum, raději rozložit váhu na více kotev.

Je třeba zmínit i protipožární (DF) desky: ty mají díky vláknům o něco vyšší houževnatost. Někteří výrobci kotvicích prvků uvádějí, že v protipožární desce je nosnost jejich hmoždinky asi o 20–25 % vyšší než ve standardní desce. Nicméně v oficiálních tabulkách Knauf či Norgips se rozdíl mezi GKB a GKF výrazně nerozlišuje – pevnost je podobná a primární vliv má tloušťka a počet vrstev. Shrnutí pro praxi: Pro věšení předmětů do samotného sádrokartonu použijte vhodnou hmoždinku do dutin, ideálně kovovou pro vyšší zatížení. Pro lehké věci (obrazy do ~5 kg) stačí i speciální obrazové háčky či malé plastové hmoždinky, pro střední zátěž (5–20 kg) sklopné nebo rozpínací hmoždinky. Při zatížení nad ~20 kg/bod vždy preferujte kovovou hmoždinku a uvažte raději i další opatření (viz níže). Pokud má příčka požární funkci, kotvěte těžší prvky pouze do rámu, ne do samotné desky.

Kotvení do výdřevy (dřevěné výztuhy)

Výdřeva znamená vložený prvek z dřevěného materiálu (např. prkno, překližka, OSB) uvnitř sádrokartonové konstrukce, obvykle mezi CW profily, za účelem posílení míst pro kotvení. Při montáži příčky lze na místech plánovaného zavěšení těžkých předmětů předem upevnit horizontálně dřevěný nosník či desku mezi svislé profily. Tato výdřeva je pevně přišroubována k rámu příčky a následně překryta opláštěním. Výhoda je zřejmá: při kotvení pak šroub prochází sádrokartonem a zakotví se do masivního dřeva, čímž dramaticky vzroste únosnost. Odpadá nutnost speciálních hmoždinek – v podstatě se chováme jako při kotvení do dřevěné stěny. Nosnost pak závisí hlavně na typu a tloušťce dřeva a použitém vrutu.

V praxi se obvykle používají minimálně 2–3 cm silné fošny či překližky jako výdřevy. Kvalitní vrut do dřeva (např. Ø5–6 mm) zašroubovaný do takové výdřevy snese desítky kilogramů na střih i tah – běžně kolem 30–50 kg na jeden vrut (dle délky vrutu a typu dřeva). Výdřeva tak spolehlivě umožní zavěsit např. kuchyňské skříňky, boiler či knihovnu. Limitem je spíše pevnost samotné dřevěné vložky a způsob jejího uchycení v konstrukci. Je proto nutné výdřevu dobře kotvit k CW profilům (obvykle několika šrouby z boku do každého profilu), aby přenesla zatížení do rámu příčky. Správně instalovaná výdřeva zajistí, že zatížení se rozloží do celé konstrukce stěny. Z vnějšího pohledu přitom není nic poznat – sádrokartonový povrch zůstává hladký.

Doporučení: Pokud předem víte o velmi těžkém předmětu na stěně (kuchyňská linka, závěsné WC, akvárium apod.), je nejlepší řešení připravit výdřevu již při stavbě příčky. Získáte tím vysokou rezervu nosnosti a jednoduchou montáž předmětu (stačí dlouhé vruty do dřeva). Výdřevy se běžně dávají např. v koupelnách pro závěsy umyvadla, skříňky a držáky, v kuchyních za linku, v obývacích pokojích v místech pro TV konzoli apod. Náklady na jednu výdřevu jsou minimální, ale její přínos pro pevnost je zásadní.

Kotvení do kovové konstrukce (profilů CW/UA)

Třetí možností je kotvit předmět přímo do ocelových profilů nosné konstrukce příčky. Standardní svislé profily CW jsou z pozinkovaného plechu tl. typicky 0,6 mm. Při kotvení lehčích předmětů (do ~15 kg) postačí, když se trefíme vrutem do takového profilu – ten unese zátěž lépe než samotná deska. Nicméně tenkostěnný CW profil není dimenzován na velké bodové zatížení; při vyšší zátěži by se mohl profil zkroutit nebo by se vytrhl plech v místě vrutu. Pro střední zatížení (řekněme 20–30 kg na bod) je vhodné použít spíše dvouprofil (dvojitý CW profil) nebo speciální hmoždinku, která obejme profil. Existují např. kovové hmoždinky typu Hartmut určené pro uchycení do CW profilu skrz desku – ty mají nosnost až ~65 kg, protože rozkládají tah na velkou část profilu. Pro opravdu těžká břemena se ale běžné CW profily nehodí – nastupuje využití zesílených UA profilů.

UA profily jsou ocelové profily tlustší stěny (2–3 mm), používané např. jako zárubňové (na kotvení dveří) nebo jako dodatečné sloupky pro zátěž. Pokud se do příčky vloží svislý UA profil v místě zavěšovaného předmětu, lze do něj poté bezpečně kotvit i velmi těžké předměty. Výrobce Rigips uvádí limity: při kotvení do UA 50 je max. 50 kg na jeden bod, do UA 75 až 75 kg, a do UA 100 až 100 kg. To jsou hodnoty srovnatelné již se zděnými stěnami. UA profily se kotví do podlahy a stropu, takže přenášejí zatížení do nosné konstrukce budovy. Alternativně se používají také ocelové traverzy či konzoly mezi dvě CW stojky (typicky pro závěsné WC, boiler apod.), které zajistí podobnou funkci – rozloží zatížení do rámu příčky.

Praxe: Při běžném věšení poliček apod. se často hledá umístění CW profilů (např. magnetem či detektorem) a vruty se umístí do míst, kde pod sádrokartonem vede profil. To je vhodné pro lehká a střední zatížení – profil poskytne lepší oporu než samotná deska. U větších zatížení však spoléhejte na profil jen tehdy, pokud víte, že je zesílený nebo zdvojený. Jinak je bezpečnější použít výše zmíněné výdřevy nebo speciální hmoždinky. Zesílené UA profily se vyplatí osadit do příčky předem v místech, kde budou zavěšené opravdu těžké předměty (např. bojler, těžká klimatizační jednotka, těžký radiátor). Kombinovat lze i výdřevu a UA profil pro maximální tuhost. Pokud dodatečně zjistíte, že potřebujete pověsit něco těžkého a příčka na to nebyla připravena, existují řešení jako chemické kotvy do dutin či speciální rámové hmoždinky, ale vždy je nutné ověřit statika/technika, zda to příčka unese. Vždy platí, že celkové zatížení nesmí překročit nosnost konstrukce jako celku – tedy i při sebelepší kotvě do desky nebo profilu nesmí být překročeno oněch cca 40/70/150 kg na metr příčky.

Závěr a doporučení pro montáž

Běžné sádrokartonové příčky mají překvapivě vysokou nosnost, pokud jde o zavěšování předmětů, ovšem jen při dodržení správných postupů. Pro shrnutí uvádíme několik doporučení:

• Plánujte zatížení předem: Již při návrhu příčky zvažte, co na ni bude zavěšeno. Pro těžké předměty (>20–30 kg na bod nebo >70 kg celkem) navrhněte dvojité opláštění, vložte výdřevy nebo zesilte konstrukci (UA profil). Ušetříte si starosti dodatečně.


• Používejte vhodné kotvy: Do samotného sádrokartonu volte hmoždinky určené do dutých stěn (nejlépe kovové rozpínací pro vyšší zatížení). Do výdřevy používejte dostatečně dlouhé vruty do dřeva. Do ocelových profilů u těžších věcí použijte buď samořezné vruty do kovu v kombinaci s UA profilem, nebo speciální kotvy objímající profil.


• Rozkládejte zátěž: Vždy rozložte břemeno na více kotevních bodů. Kotvy instalujte s roztečí alespoň ~75 mm a ideálně uložte tak, aby zatížení přenášely minimálně dvě stojiny profilu (např. skříňku zavěsit do dvou sousedních profilů).


• Nepřekračujte limity příčky: Mějte na paměti celkovou zatížitelnost sádrokartonové příčky jako celku – tedy oněch cca 40 kg/m u jednoduché a 70 kg/m u dvojité příčky. Pokud by součet zavěšených předmětů na několika metrech stěny tyto hodnoty přesáhl, je to varování, že je konstrukci třeba posílit.


• Dodržujte požární a jiné předpisy: U požárních příček (GKF desky) kotvěte těžká zařízení jen do výztuh, ne do samotných desek. U koupelnových příček dbejte na impregnované desky (GKBI/GKFI) a ošetření prostupů tmelem apod.



Při respektování výše uvedených zásad lze na sádrokartonové stěny bezpečně zavěsit i velmi těžká břemena – suchá výstavba se tak plně vyrovná zděným konstrukcím, přičemž nabízí výhodu snadné instalace kotev bez nutnosti vrtání do betonu či cihel. Moderní kotevní technika spolu s kvalitními deskami umožňuje realizovat i náročné instalace. Sádrokartonové příčky tedy nemusíte podceňovat – při správném provedení unesou vše potřebné a splní požadavky řemeslníků, projektantů i montérů suché výstavby
